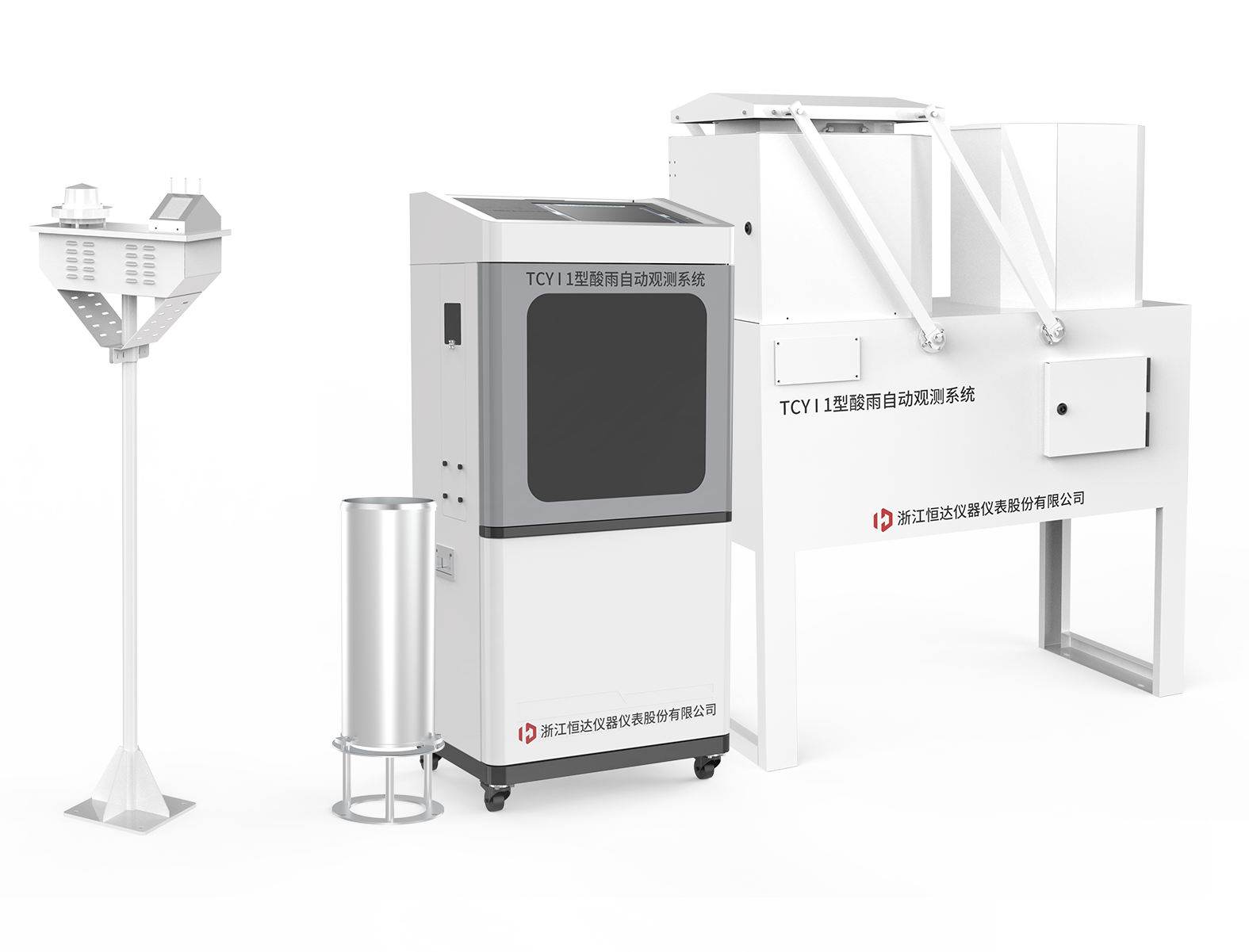

TCYⅠ1型酸雨自動觀測系統完全符合中國氣象局《功能需求書》中I型酸雨自動觀測系統的定義、功能和技術指標要求。 n結構組成 系統由酸雨自動采樣子系統、酸雨自動分析子系統兩部分組成。酸雨自動采樣子系統，安裝在室外觀測場，自動采集降水樣品，并記錄采樣過程中的相關數據和信息；酸雨自動分析子系統，安裝于室內，對降水樣品的pH、電導率及溫度等進行測量，并記錄和存儲有關測量數據。
n工作原理 系統通過降水采樣子系統實時采集大氣環境降水，采集的水樣送至降水分析子系統，對降水樣進行EC、pH及溫度的測量。觀測人員通過計算機從系統中采集數據和信息，進行質量檢驗和整合，形成完整的酸雨觀測數據記錄。 n主要參數 1、pH值測量參數范圍：0～14（0～50℃）自動溫度補償 2、pH值測量分辨率：0.01pH 3、 pH值測量準確度：±0.1pH 4、 電導率值測量參數范圍：5～2000μS/cm（5～40℃） 5、電導率值測量分辨率：0.01μS/cm 6、 電導率值測量準確度：≤±2%F.S 7、干濕沉降桶內徑：￠400 mm 8、計時精度：±10s/month 9、 測溫精度：±0.3℃ 10、 感應器靈敏度：優于0.05mm/h 11、開蓋動作時間：≤15s（可設置） 12、關蓋延遲時間：≤3min（可設置） 13、 計時誤差：≤0.1％ n 一般參數 1、 工作溫度：10～35℃（分析子系統），-50～50℃（采樣子系統） 2、相對濕度：≤100%RH（+25℃） 3、工作電壓：（220±15%）V.AC 4、絕緣電阻：≥25MΩ 5、儀器功率：400W（室內分析儀），1000 W（降水采樣器） 6、抗風能力：≥10級 n主要特點 1、采用10寸工業級彩色觸摸式液晶屏； 2、復合惰性材料測量池，低殘留；有效抑制藻類繁殖干擾測量，可進行pH以及電導率測量； 3、自動測量功能。連續測量pH和電導率值，在屏幕實時顯示測量數據，對每日混合樣進行一次測量并記錄分析數據； 4、電極自動保護功能。對電極進行自動檢測、日常維護（清洗、灌注浸泡）、失效更換信息提示及自動/手動模式標定等； 5、自動清洗功能。采樣完成后或定時，采用增壓清洗裝置技術進行自動清洗測量電極、管路，確保測量準確性； 6、設備通過多種通訊方式按照《地面氣象數據對象字典》可將觀測數據和狀態信息接入ISOS軟件。可自動接收到儀器上報的檢測數據，查看儀器運行狀態等信息； 7、數據處理功能。根據檢測得到的數據，能夠在本儀器和上位機電腦上自動生成各類報表或曲線圖； 8、感雨器交變抗電離和動態溫控防凝露技術。消除雪、霧、露等氣候環境造成的誤差與誤判； 9、 流狀感雨器設計。無死角感雨，可防雜物、鳥糞落入的誤動作； 10、采樣結構件全部采用304不銹鋼材料制作，室外工藝保溫噴涂，樣品桶口離地面1.4米； 11、主機控制部分采用先進的嵌入式系統，具有看門狗功能，確保儀器高可靠性； 12、防塵蓋能準確平穩地將采樣桶口置于防塵蓋海綿體內，保證采樣桶的密閉性，減少污染和水汽蒸發，確保樣品真實性，防凍雨設計； 13、樣品采用自然對流降溫技術，保證樣品溫度不超過環境溫度2℃，降低揮發量確保樣品的真實性； 14、儀器具有常規、高寒、高原版（海拔大于3800米）配置。高寒和高原版具備加熱保溫和化雪功能； 15、電源輸入具有穩壓、防雷和過載保護功能。 n適用地域范圍 系統適用于極端氣溫不超過-50℃的我國北方地區。
|
